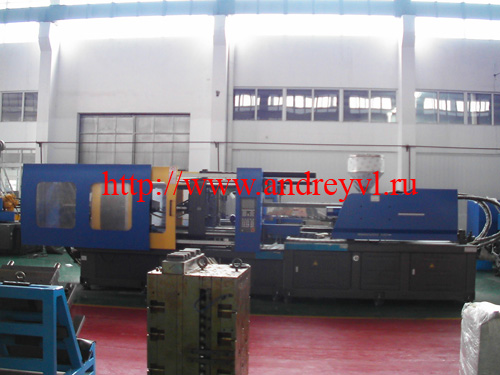

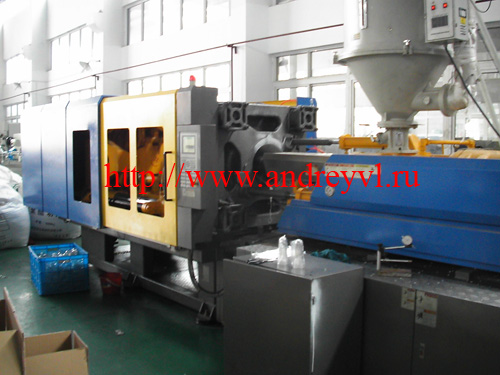

 Масса впрыска таких литейных машин термопластов может достигать 3465г, такие термопластавтоматы используются для литья крупных пластиковых изделий, элементов конструкций, автомобильной гарнитуры, несущих пластиковых деталей и прочих подобных вещей. Широкий модельный ряд и множество модификаций, позволяет подобрать литейную машину пластмасс, максимально соответствующую производственным требованиям. Все производственные параметры термопластавтомата управляются PLC, который программируется при помощи жидкокристаллического сенсорного экрана и консольного управления. Литейные машины оснащены автоматической системой диагностики и обнаружения неисправностей.
|
| |
 |
| |
| Технические характеристики |
| Характеристика |
Модель |
| DH400-M6 |
DH500-M6 |
DH680-M6 |
| Модификация |
A |
B |
C |
A |
B |
C |
A |
B |
C |
| Узел впрыска |
| Объём впрыска, см3 |
1385 |
1590 |
2042 |
1590 |
2042 |
2550 |
2496 |
3117 |
3808 |
| Масса впрыска, г |
1260 |
1495 |
1919 |
1494 |
1919 |
2397 |
2271 |
2873 |
3465 |
| Диаметр шнека, мм |
70 |
80 |
90 |
75 |
85 |
95 |
85 |
95 |
105 |
| Давление впрыска, МПа |
199 |
152 |
120 |
180 |
140 |
112 |
191 |
153 |
125 |
| Соотношение длины к диаметру шнека |
24:1 |
21:1 |
19:1 |
23,2:1 |
21:1 |
18,7:1 |
23,5:1 |
21:1 |
19,5:1 |
| Ход шнека, мм |
360 |
440 |
| Скорость вращения шнека, об./мин. |
0-135 |
0-125 |
| Система смыкания прессформы |
| Сила сжатия, кН |
4000 |
5000 |
6800 |
| Ход прессформы, мм |
660 |
780 |
920 |
| Размеры плиты, мм |
1050 X 1050 |
1155 X 1155 |
1395 X 1395 |
| Расстояние между соединительными валами, мм |
730 X 710 |
830 X 830 |
930 X 900 |
| Максимальное расстояние между плитами, мм |
1390 |
1600 |
1640 |
| Толщина прессформы, мм |
250-730 |
300-820 |
350-910 |
| Ход гидравлики, мм |
185 |
210 |
265 |
| Сила сжатия гидравлики, кН |
111 |
182 |
| Ходовая часть и электропитание |
| Давление гидравлики, МПа |
17,5 |
| Мощность масляного насоса, кВт |
37 |
45 |
55 |
| Мощность подогрева, кВт |
23,2 |
27 |
35,4 |
| Количество температурных зон, шт. |
5 |
| Другие основные параметры |
| Время холостого хода, сек. |
5,1 |
5,2 |
6,0 |
| Объём масляной ёмкости, л |
950 |
1150 |
1500 |
| Габаритные размеры, м |
7,6 X 1,75 X 2,41 |
8,2 X 1,85 X 2,41 |
9,2 X 1,9 X 2,3 |
| Масса, т |
17 |
22 |
36 |
| Дополнительно |
Чертёж плиты |
Чертёж плиты |
Чертёж плиты |
|
| |
