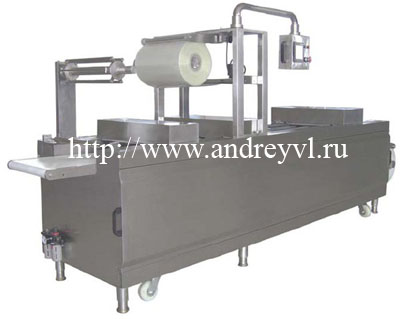

Автоматическая вакуум-формовочная машина DZL-R(Y)

Автоматические вакуумные термоформовочные машины (так же называются вакуум-формовочные машины) используются для упаковки пищевых продуктов, мясных продуктов, морепродуктов, фруктов и овощей, готовых блюд, охлаждённых мясных продуктов, лекарственных препаратов, таблеток, запчастей и многих других предметов в вакуумную упаковку, упаковку, наполненную газом или в скин-упаковку (плёнка повторяет контур продукта).


Схема производственного процесса:
Схема производственного процесса термоформовочной машины

1. Нижняя плёнка
2. Участок формирования подложки
3. Участок укладки продукции
4. Продукт в подложке

5. Верхняя плёнка
6. Участок запайки, вакуумирования, газонаполнения
7. Поперечная нарезка упаковок
8. Продольная нарезка упаковок


Образцы упаковок жёсткой плёнки: Образцы упаковок мягкой плёнки:
Упаковка из жёсткой плёнки Упаковка из мягкой плёнки

Больше образцов


    Достоинства и особенности:
  • Машина обладает широкой сферой применения, может производить много видов упаковок.
    Типы упаковок производимых термоформовочной машиной
  • Высокая степень автоматизации, сокращает потребность в обслуживающем персонале, повышает эффективность производства.
  • Автоматически формирует упаковку, создаёт вакуум или наполняет упаковку газом, запаивает упаковку. Исключается возможность загрязнения упаковочных материалов, значительно снижается себестоимость самой упаковки.
  • Прессформа рассчитывается индивидуально под каждую упаковку, машина может эксплуатироваться в производственной линии совместно с другим оборудованием, например, датером, фасовочным, дозирующим, этикетировочным оборудованием.
    Основные возможности машины:
  • Подача верхней плёнки контролируется датчиком фотометки, можно производить цветные упаковки, снизить затраты на этикетки, придать упаковке более презентабельный вид.
  • На одной машине можно использовать несколько прессформ, выпускать расширенный ассортимент продукции. Прессформа оснащена системой охлаждения.
  • В зависимости от упаковываемого продукта, упаковка может быть вакуумной, наполненная азотом или другим газом, сроки хранения продукции значительно повышаются.
  • Машина может оборудоваться автоматическим чернильным датером.
  • Вакуумный насос может быть немецкого или китайского производства, надёжно создаёт вакуум, стабильно работает, имеет большие эксплуатационные сроки.
  • Транспортная лента изготавливается из нержавеющей стали и подходит для формирования упаковок из мягкой, жёсткой или полужёсткой плёнки.
  • На машине используются передовые механизмы поперечной и продольной нарезки упаковок, они надёжно работают и легко меняются.
  • Машина оснащена устройством сбора отработанной плёнки, что позволяет автоматически собирать невостребованный материал.
  • Упаковка может быть квадратной, прямоугольной, круглой или другой нетрадиционной формы. Прессформа изготавливается индивидуально под каждую упаковку.

Способ расчёта модели машины (на примере DZL-420):
Максимальная ширина нижнего рулона плёнки на данной модели (DZL-420) составляет 420мм. При размерах упаковки 90Х180мм, за один рабочий цикл можно производить по 4 упаковки, скорость работы машины составляет 6 циклов в минуту, следовательно, производительность составляет 24 упаковки в минуту.
Данное оборудование изготавливается на заказ, поэтому ширину нижнего рулона плёнки (модель машины), тоже можно изготовить на заказ. Для изготовления машины необходимо сообщить упаковываемый продукт, размеры упаковки и производительность. Например, размеры упаковки 40Х100мм, производительность 50 упаковок в минуту. Тогда производительность одного цикла должна составлять 9 упаковок, а ширина рулона плёнки 9*(40+20)=540мм. 9 – количество упаковок, произведённых за один цикл, 40 – внутренняя ширина упаковки, 20 – ширина бортов упаковки (по 10мм с каждого края). Тогда модель машины будет равняться DZL-540, где максимальная ширина нижнего рулона плёнки будет составлять 540мм.


Технические характеристики
Компонент Производитель/Параметр
Контроллер PLC OMRON (Япония)
Ж/К сенсорный экран OMRON (Япония)
Циклический электродвигатель OMRON (Япония)
Транспортная лента Н/Ж сталь
Температурные контроллеры OMRON (Япония)
Нагревательные элементы Италия
Вакуумный насос BUSCH (Германия)
Расход воздуха 0,6 м3/мин.
Расход воды на охлаждение 4 л/мин.
Рама Стальные трубы (100*50)
Материал изготовления прессформы Комбинированные металлы
Пневматика SMC (Япония)
Электроника SCHNEIDER ELECTRIC (Франция)
Комплектующие термоформовочной машины DZL-R(Y)

Описание производственного процесса:


1. Крепёжный вал для нижнего рулона плёнки.
Перед началом эксплуатации, установите нижний рулон плёнки на данный крепёжный вал. Включите подачу плёнки, и зажмите её между транспортной лентой и прижимным валом. Используйте ручной пошаговый привод, протяните плёнку до узла формирования упаковки.

Автоматическая вакуум-формовочная машина DZL-R(Y)

Автоматическая вакуум-формовочная машина DZL-R(Y)

2. Узел формирования подложки.
Данный узел по средствам прессформы и нагревательных элементов формирует подложку. Форма подложки определяется прессформой, которая изготавливается на заказ.



3. Участок укладки продукции.
На данном участке упаковываемая продукция вручную укладывается в сформированные подложки. В случае не штучного продукта, его необходимо предварительно взвесить.

Автоматическая вакуум-формовочная машина DZL-R(Y)

Автоматическая вакуум-формовочная машина DZL-R(Y)

4. Участок вакуумирования и запайки упаковки.
Данный узел состоит из запаивающей прессформы и нагревательных элементов. Наполненные продукцией подложки поочерёдно поступают в данный узел, прессформа по средствам пневматики опускается, откачивает воздух (наполняет упаковку газом) и происходит припайка плёнки верхнего рулона к подложке, после чего прессформа поднимается.



5. Узел поперечной нарезки упаковок.
Устройство поперечной нарезки с обеих сторон оборудовано маховиками, для поперечной нарезки используются пневматика и ножи. Этот узел так же формирует остроконечную линию вдоль поперечных швов для более лёгкого открытия упаковки.

Автоматическая вакуум-формовочная машина DZL-R(Y)

Автоматическая вакуум-формовочная машина DZL-R(Y)

6. Устройство сбора невостребованной плёнки.
Данный механизм сматывает в рулон остатки невостребованной плёнки после продольной тактовой нарезки упаковок.



7. Крепление верхнего рулона плёнки и пульт управления.
При помощи контроллера PLC задаются все производственные параметры машины, а так же контролируется производственный процесс. Верхний вал служит для крепления верхнего рулона плёнки, которая через систему натяжных валиков, подаётся в узел запайки подложек.

Автоматическая вакуум-формовочная машина DZL-R(Y)

    Дополнительно:
  • Допустимые материалы плёнок: HDPE, PP, PE и другие термосвариваемые плёнки.
  • Верхняя и нижняя плёнки должны быть изготовлены из одного материала.
  • Верхняя плёнка может быть с металлическим слоем (фольгой), цветной или многослойной, нижняя должна быть однослойной.
